復合土工膜施工工藝    復合土工膜在人工湖及濕地公園的應用

　　

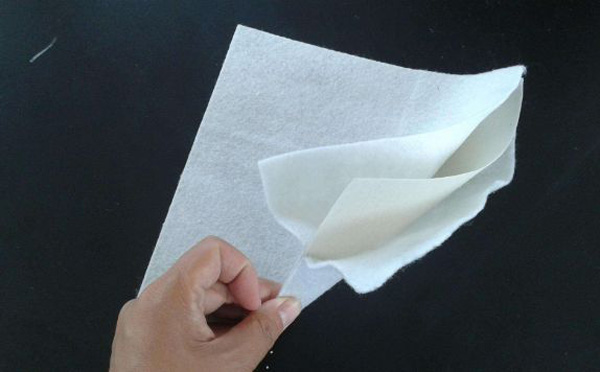

　　復合土工膜防滲技術已廣泛應用于水利水電工程、堤防渠道工程、水 庫加固防滲等方面,取得了良好的經濟效益和社會效益.近幾年來,河南省廣泛采用土工膜作為南水北調工程渠道防滲措施,取得了良好防滲效果。

　　復合土工膜的接縫處理是一個關鍵工序，直接影響防滲效果。一般接縫方式有：

　　①搭接：搭接寬度宜大于15cm;

　?、跓岷福阂擞谏院竦耐凉つせ?，焊縫搭接寬度不小于5CM.(不推薦膠接,長時間水浸泡易開膠,防滲效果差)


　　復合土工防滲的核心問題是保證施工中土工膜的完整性和鋪設質量，只要嚴格按施工技術要求，把控好現場焊接和粘接的控制，避免人為或其他因素的破壞而產生缺陷影響防滲效果，就能使復合土工膜各項性能指標均滿足設計要求，質量得到保證。

　　采用熱熔焊法施工，為了確保焊接質量，應在現場進行，但為了施工方便，復合土工膜幅寬要合適，太寬不方便施工，太窄又會造成施工效率慢，接縫多等麻煩;對拼接處的質量要控制好，做好檢測和檢查，在拼接處注意沿渠道軸線方向上游的膜要壓在下游的膜上面。

　　復合土工膜上的無紡土工織物的縫合，用手提封包機，要求松緊適度，保證膜與織物聯合受力。


　　復合土工膜鋪設：鋪膜時，一定要由上下而上鋪設。膜與膜之間及膜與基面之間要壓平貼緊，但不宜將膜拉得過緊，一般要略松一點，但不能在膜底留有氣泡。因為土工膜比較薄且很輕，鋪好以后，在未鋪好保護層以前，極易被風吹動，所以一次鋪膜面積不宜達大，最好邊鋪膜邊蓋保護層土料。

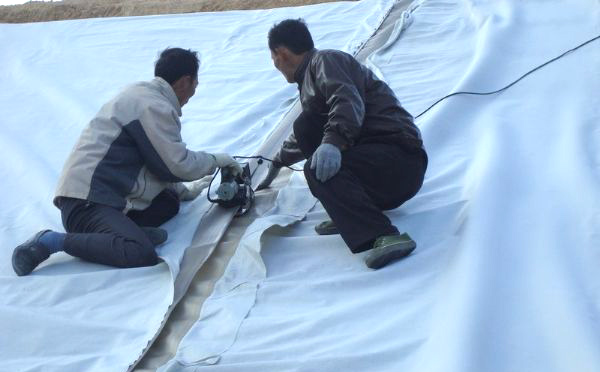

　　焊接工藝：第一幅土工膜鋪好后，將需焊接的邊翻疊(約60cm寬)，第二幅反向鋪在第一幅膜上，調整兩幅膜焊接邊緣走向，使之搭接10cm。焊接前用電吹風吹去膜面上的砂子、泥土等臟物，保證膜面干凈，在焊接部分的底下墊一條長木板，以便焊機在平整的基面上行走，保證焊接質量，正式焊接前，根據施工氣溫進行試焊，確定行走速度和施焊溫度，一般掌握行走速度1.5～2.5ms，施焊溫度為220～3000C。

　　在復合土工膜焊接前先將底層布用手持式縫包機用高強維滌綸絲線縫合，縫合時針距控制在6mm左右，連接面松緊適度，自然平順，確保土工膜與土工布聯合受力;再將防滲膜焊接完成后，縫合上層布，搭接處上下層布翻折方向相反，以減少接頭處復合土工膜的疊合厚度。
